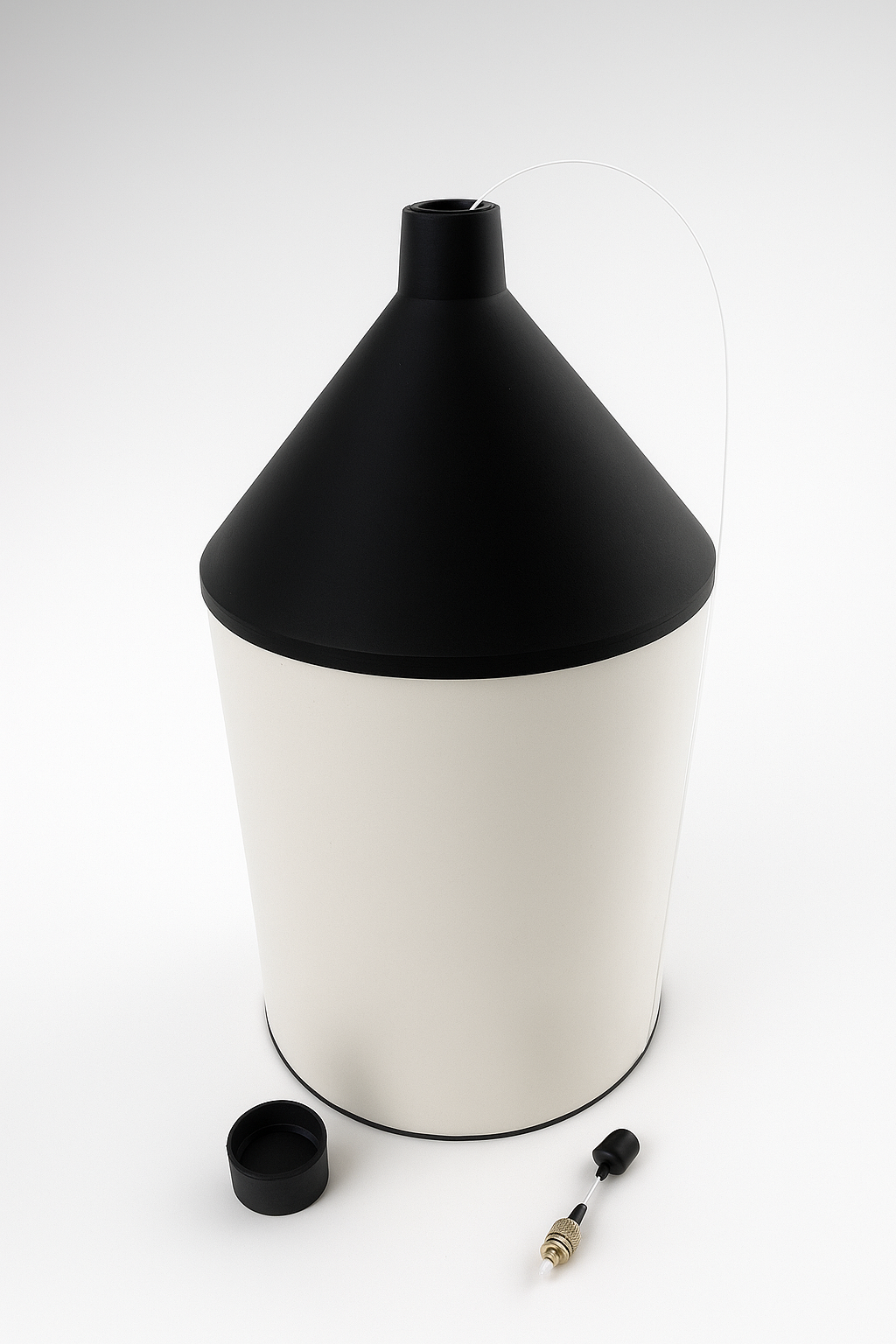

КОТУШКА З ОПТОВОЛОКНОМ

Пропонуємо до закупівлі інтегровану систему, що складається з:

Котушки з намотаним оптичним волокном
Захисного корпусу з конусною накривною деталлю
Оптичного кабелю стандарту G657А2
Медіаконвертера для передавання відеосигналу (до 1080P) та управлінських сигналів (UART, TTL, SBUS) через оптичне волокно

ДОВЖИНА КАБЕЛЮ, КМ

Система призначена для встановлення на безпілотний літальний апарат (дрон) та використовується з метою керування дроном, передавання сигналів відеоспостереження та збору іншої необхідної інформації в режимі реального часу через оптичний кабель.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ КОТУШКИ

1. Геометрія котушки

• Загальна форма: циліндрична з конусною основою
• Довжина котушки: 184 мм (похибка ±2 мм)
• Внутрішній діаметр: 96,4 мм (похибка ±2 мм)
• Зовнішній діаметр: до 150,7 мм (похибка ±2 мм)
• Діаметр основи конуса: 132 мм (похибка ±2 мм)

2. Захисний пластиковий корпус

• Форма: циліндрична, довжина корпусу – 184 мм (похибка ±2 мм)
• Конусна деталь висотою 104,6 мм
• Металеве кільце для виходу оптичного волокна
• Внутрішній діаметр посадкової частини конуса: 152 мм (похибка ±2 мм)

3. Загальна довжина зібраної системи

• Від краю до краю: 283 мм (похибка ±5 мм)
• Включає конусну накривну деталь

4. Місткість котушки

• Оптичне волокно довжиною від 6 км до 20 км
• Залежить від потреби замовника

ВАГА КОТУШКИ

ДОВЖИНА КАБЕЛЮ	10 км	15 км	20 км	25 км	30 км
ВАГА КОТУШКИ	1100 гр	1500 гр	1750 гр	1900 гр	2200 гр

ОПТИЧНЕ ВОЛОКНО G.652D

Волокно відповідає стандарту ITU-T G.652D

Діаметр модового поля при 1310 нм9,2 ± 0,4 мкм

Діаметр модового поля при 1550 нм10,4 ± 0,8 мкм

Діаметр оболонки125,0 ± 1 мкм

Некруглість оболонки≤ 1,0%

Відхилення центру осердя/оболонки≤ 0,5 мкм

Діаметр покриття242 ± 7 мкм

Відхилення центру покриття/оболонки≤ 12 мкм

Коефіцієнт загасання при 1310 нм≤ 0,36 дБ/км

Коефіцієнт загасання при 1550 нм≤ 0,22 дБ/км

Рівень перевірки міцності≥ 100 kpsi

МЕДІАКОНВЕРТЕР

Загальні параметри

Медіаконвертер забезпечує одночасне передавання:

• Відеосигналу у форматах AHD/CVI/TVI до роздільної здатності 1080P
• Підтримувані відеоформати: CVI, AHD, TVI, CVBS (аналоговий)
• Сигналів управління (UART, TTL, SBUS)

Відеопараметри

• Макс. роздільна здатність: 1080P/2MP (1920×1080)
• 960P/1.3MP (1280×960)
• 720P/1MP (1280×720)
• Вхідна/вихідна відеоамплітуда: 500 мВ піко-пік
• Смуга пропускання відеосигналу: до 50 МГц
• Відеоінтерфейс: XH2.54 мм, вхідний опір 75 Ом

Оптичні параметри

• Оптичний інтерфейс: FC/UPC, одномодове
• Довжина хвилі: 1310 нм / 1550 нм
• Дальність передавання по волокну: від 0 до 20 км
• Напруга живлення: 5 В – 27 В

Сигнали управління

• Тип даних: рівень TTL 3,3 В або 5 В
• Параметри: UART/TTL/SBUS або інші послідовні протоколи
• З боку котушки: оптичний кабель з пігтейлом FC/UPC
• З боку дрона: роз'єм SC/UPC (можливі варіації)

ТЕСТУВАННЯ ТА ПЕРЕВІРКА

Тестування на рівень сигналу

Перевірка медіаконвертера

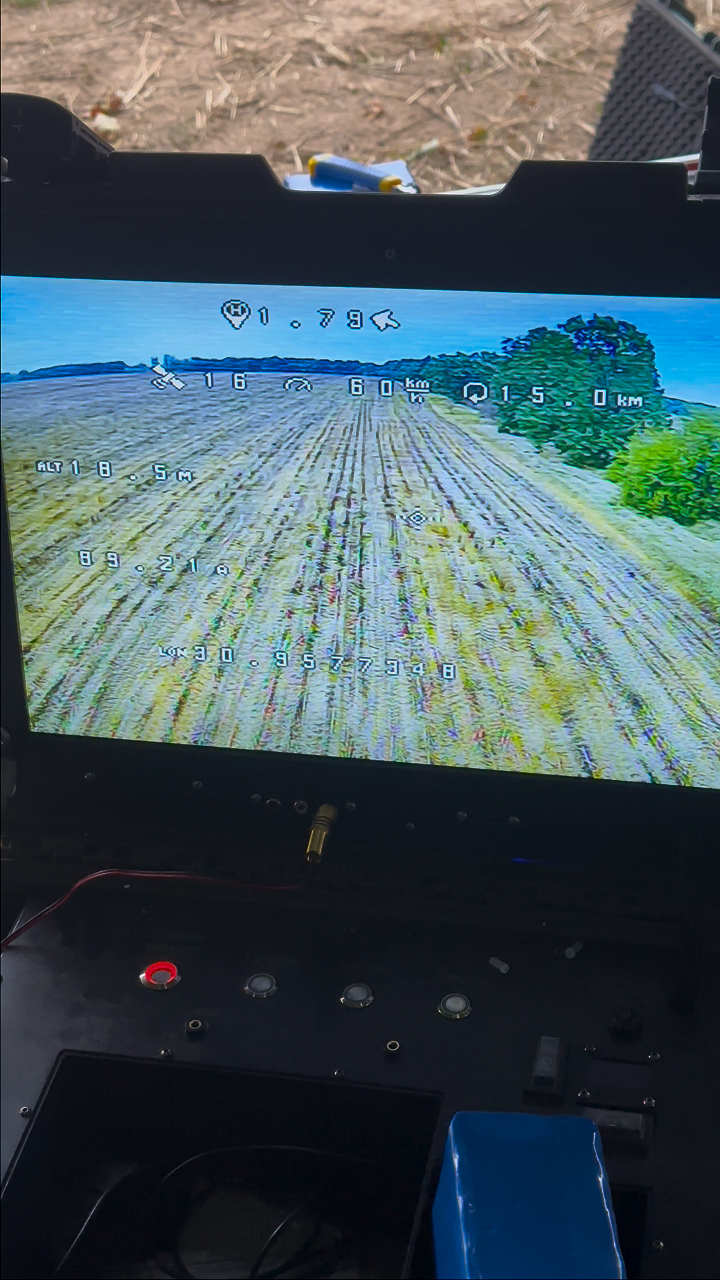

Перевірка та випробування обльоту

Перевірка на етапі намотування

Підключення та перевірка кожної одиниці

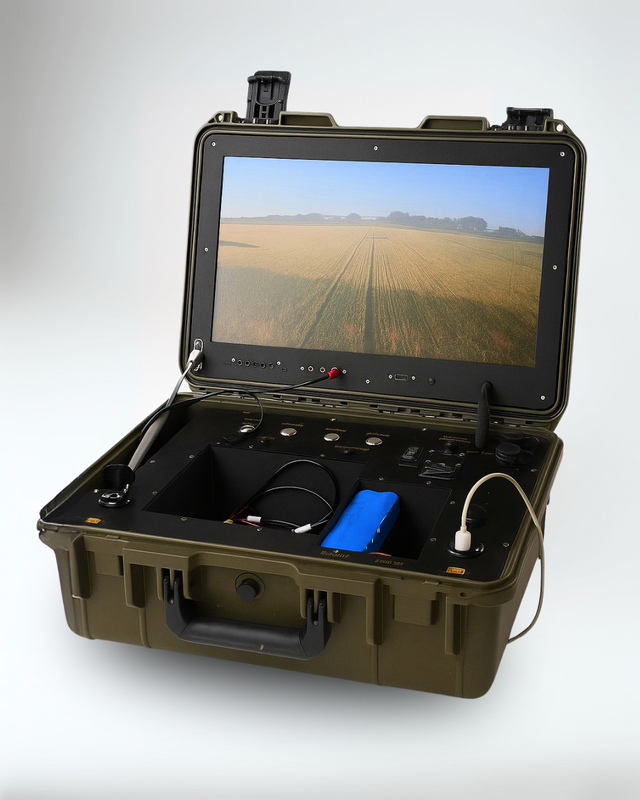

КЕЙС МОНІТОР

Діагональ монітора18.5 D

Автономне живлення3 години

Підключення до окулярівТак

Підключення до пульту керуванняТак

Карта відео записуВбудований DVR в комплекті

USB – портиДублювання по обидва боки

Підключення до оптичної системиТак

Габаритні розміри490×410×185

Вага кейсу8 кг

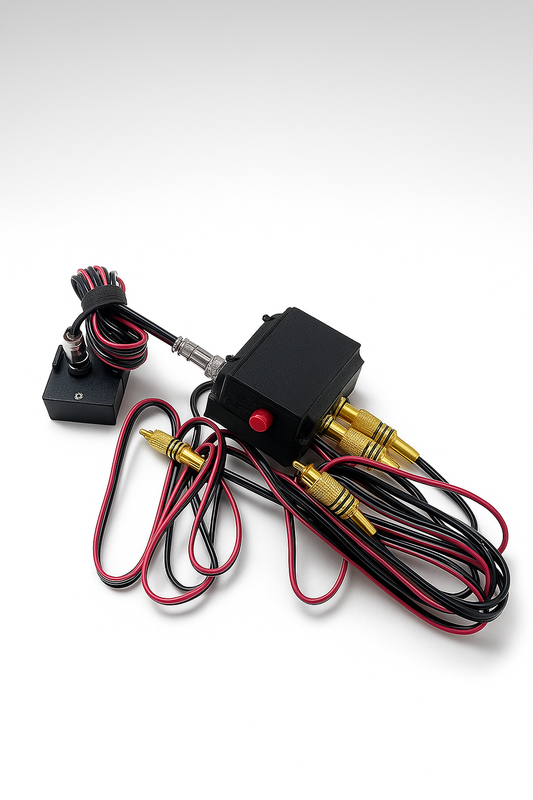

НАЗЕМНА СТАНЦІЯ УПРАВЛІННЯ

Блок керування 1

Два виходи для підключення відео тюльпан 1.5 м
Вставка в пульт для керування 1.5 м
АКБ 3s або 4s
Кріплення під щоглу

Блок керування 2

Два виходи для підключення відео тюльпан вставка в пульт
Вставка в пульт для керування 20 м
АКБ 3s 4s 6s
Кріплення під щоглу
Радіо керування та відео дистанційне
Переключення між дистанційним та через кабель
